历史
VLAN(Virtual Local Area Network)概念最早由Kalpana公司在1990年提出。
在1998年交由 IEEE（电气电子工程师协会）制定相关标准，以便成为一个开放的协议 。
VLAN相关标准的开发和维护属于 IEEE 协会的 802 项目，由 IEEE802.1 工作组具体负责，这个工作组被授权关注并制定以下领域的标准：
- 802 LAN/MAN架构，
- 802 LANs，MAN和其他广域网之间的互联，
- 802安全标准，
- 802整体网络管理，
- 以及MAC & LLC子层以上的协议。
我们可以在这个站点 https://1.ieee802.org/ 查看工作组的具体职责，正在进行的项目，还有他们的工作安排等信息。
VLAN相关的标准被放置在802.1Q系列项目当中，发布于 1998 年，后续有多次更新。在802.1Q中定义了 VLAN 帧格式和协议标准。
开放的VLAN标准：IEEE 802.1Q

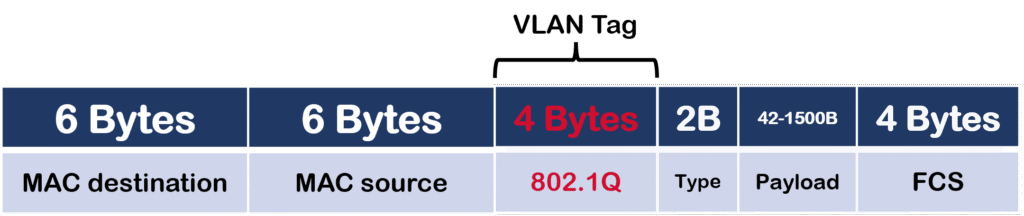

IEEE 802.1Q，通常简称为“Dot1Q”（dot是英文点的意思，dot1q，实际上就是.1q，目前这个称呼没有歧义，所以作为802.1Q的简称），是业界通用的VLAN标记标准。它通过在以太网帧的源MAC地址和类型/长度字段之间插入一个4字节的标签（Tag），来标识该帧属于哪个VLAN。

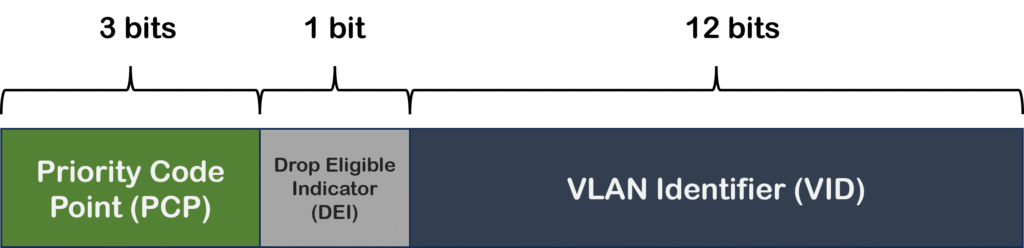

这个标签（VLAN Tag）一共有三个部分组成：
- PCP优先级，3个比特，一共8种状态，用于定义帧的优先级，使用在 QoS当中
- DEI(Drop Eligible Indicator)，1个比特，表示帧是否可在拥塞情况下被丢弃 0表示不适合丢弃，1 表示适合丢弃，它也在QoS中被使用。我会在之后QOS的课程中详解这些字段的定义和作用。
- VLAN ID，12个比特，用于表示VLAN的ID，取值是0-4095，0 和 4095 作为保留，有效 VLAN ID 范围是 1-4094。
Cisco的私有协议：ISL (Inter-Switch Link)交换机间链路
在 IEEE 802.1Q 成为行业标准之前，Cisco开发了自己的私有 VLAN 协议，即 ISL。只能用于Cisco设备之间使用。
在多厂商混用的如今，我们没有任何理由再使用ISL，可以说 802.1Q 是我们唯一的选择。使用ISL的场景可能只有一种，那就是兼容及其古老的Cisco交换机时使用，但我们几乎不可能遇见这样的情况。
ISL的封装方式
与 802.1Q 在原始帧内部 “插入” 标签不同，ISL 采用的是 “封装”（Encapsulation）的方式。它将整个原始的以太网帧作为数据，在外部包裹上一个 ISL 头部（26字节）和尾部（新的FCS 4字节 ），我们简单了解一下ISL的头部中的重要字段。
- ISL头部，26个字节
- DA (Destination Address)，40bit。DA目标地址，这是一个特殊的 ISL 多播（Multicast）MAC 地址，固定为 01-00-0C-00-00 或 03-00-0C-00-00。它告诉接收交换机：“这是一个 ISL 封装的帧”。
- 其中有一个VLAN ID字段，15bit。这是 ISL 的核心字段，用于指明该帧所属的 VLAN，理论上可支持高达32768个VLAN。虽然有 15 位，但早期思科设备只支持 1-1005 的 VLAN 范围。
- BPDU/CDP Indicator，1bit。取值为1时，表示被封装的帧是 STP 的 BPDU（网桥协议数据单元）或思科的 CDP（思科发现协议）帧。
ISL的特点
- Cisco私有: 只能在思科设备之间使用，兼容性差。
- 开销大: 每次封装会增加 30 字节（26 字节头部 + 4 字节尾部）的开销，而 802.1Q 只增加 4 字节。这会占用更多的链路带宽。
- 不支持 Native VLAN: ISL 会为所有通过 Trunk 的 VLAN（包括 VLAN 1）进行封装，没有 “不打标签” 的概念。
